МZ-PROFIL 180х75х35

Купить МZ-PROFIL 180х75х35 бренда «Металл-Завод» в интернет-магазине «Стеллаж Комплект». Доставка по России, подбор под задачу.

Металлический стеллаж MZ-PROFIL изготовлен из качественной конструкционной холоднокатаной стали марки 20пс. Металлический стеллаж MZ-PROFIL представляет собой сборно-разборную безболтовую конструкцию, состоящую из четырех сборных вертикальных стоек, высотой 1.8 м, и пяти горизонтальных ярусов (ширина и глубина яруса зависит от модели).


Сборка металлического стеллажа MZ-PROFIL не требует крепежных элементов и специальных навыков, занимает 10 минут.


Способ крепления балок к стойкам – на металлических заклепках, на балках установлены ступенчатые заклепки, которые вставляются в фасонные отверстия специальной формы на стойках. Металлические вертикальные стойки, высотой 1.8 м, собираются из двух стоек, длиной 0.9 м, через балки центрального яруса. Каждый ярус стеллажа MZ-PROFIL формируется двумя продольными и двумя поперечными балками, на которых размещается настил из ХДФ, толщиной 4 мм. Шаг регулировки горизонтальных ярусов по высоте составляет 25 мм. Перестановка горизонтальных ярусов стеллажа не требует демонтажа всего стеллажа и специальных крепежных элементов. Максимальная равномерно распределенная нагрузка на каждый ярус не должна превышать 170 кг (на верхний ярус - 100 кг).


В целях обеспечения дополнительной несущей способности ярусов используется суппорт. При установке суппорта необходимо вручную отогнуть четыре язычка по краям суппорта, установить суппорт в балку язычками в фигурные выштамповки в балке, до упора, после его фиксации в балке, дополнительно подогнуть язычки.


Для обеспечения стабильной устойчивости конструкции стеллажа, необходимо крепление верхней части стеллажа в двух точках к стене (в комплекте поставляются 8 пластиковых шайб) и размещение нижнего горизонтального яруса на высоте не более 150 мм от пола. Для сохранности напольного покрытия, каждая стойка стеллажа MZ-PROFIL комплектуется съемным пластиковым подпятником, который устанавливается на нижнюю часть стойки с посадкой внатяг и не требует дополнительной фиксации крепежными элементами.

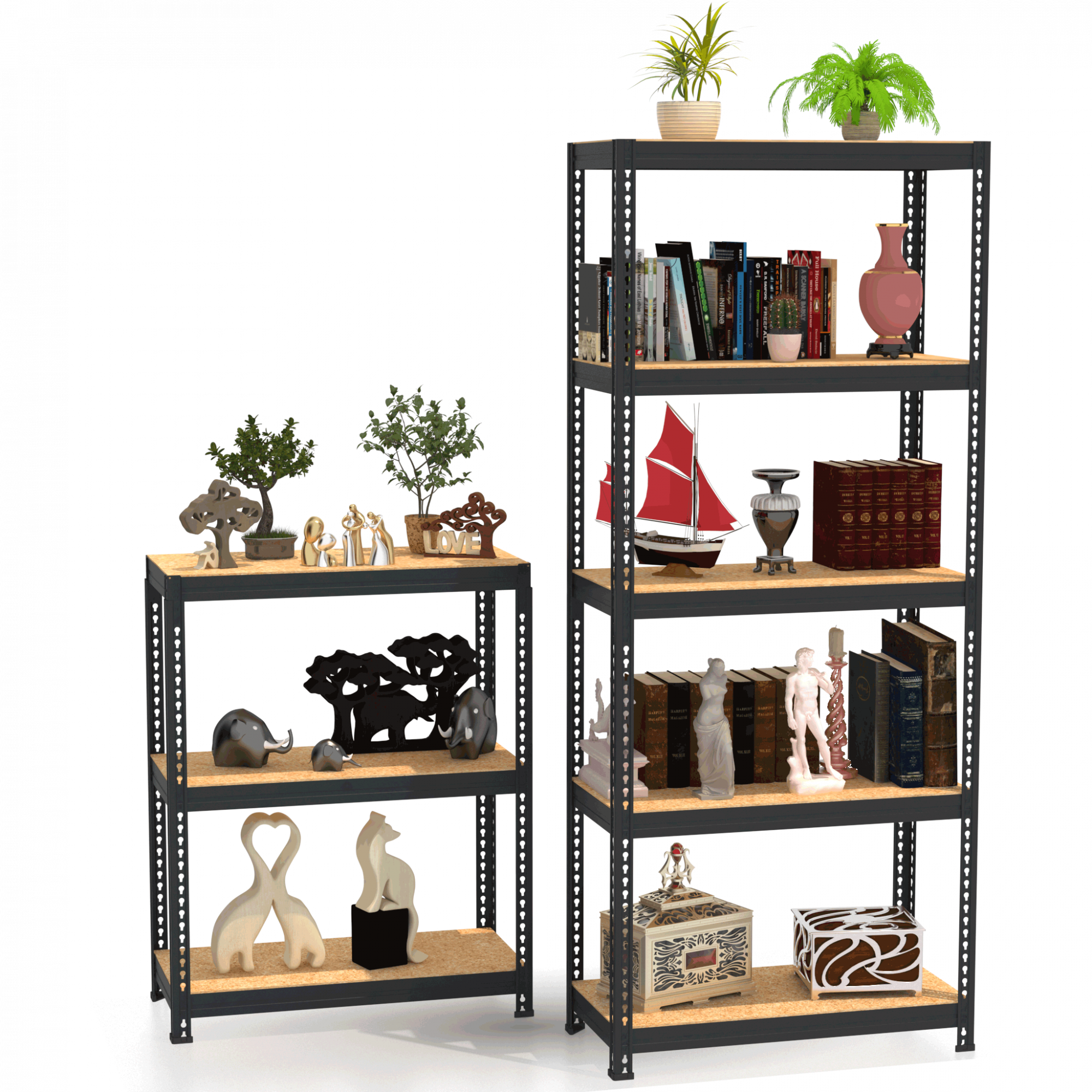

Возможен комбинированный вариант сборки комплекта из 2-х стеллажей высотой 0.9 м с двумя и тремя полками. Максимальная равномерно распределенная нагрузка в этом варианте сборки на каждый ярус не должна превышать 170 кг.


Максимальная грузоподъемность стеллажа MZ-PROFIL 780 кг.


Покрытие металлических деталей стеллажа (стойка, балка, суппорт) – порошковое, полимерное или оцинкованное.


Стандартный цвет покрытия: черный, серый, цинк.


Элементы стеллажа



Стойка


стойки производят из качественной холоднокатаной стали марки 20пс толщиной 0,6 мм;

стойки обеспечивают грузоподъемность стеллажа 780 кг на секцию;

конструкция стоек составная, каждая стойка длиной 1,8 м состоит из 2-х стоек длиной 0,9 м;

стойки имеют сложный фигурный угловой профиль с размером сечения 36х36 мм;

профиль стойки имеет одиннадцать изгибов (ребер) жесткости;

продольные края стойки имеют вальцовку по всей длине, что обеспечивает травмобезопасность при сборке и эксплуатации стеллажа, а также придает ему дополнительную жесткость;

стойки имеют два ряда перфорации в виде фасонных отверстий размером 17х11 мм, с шагом 25 мм по всей высоте, что позволяет регулировать горизонтальные ярусы по высоте;

тип покрытия - порошковое, полимерное или оцинкованное;

стандартный цвет покрытия: черный, серый, цинк.


Балка


балки производят из качественной холоднокатаной стали марки 20пс с толщиной листа 0,5 мм;

балки имеют сложный фигурный П - образной профиль с размером сечения 50х13 мм;

профиль балки имеет девять изгибов (ребер) жесткости;

на каждой балке установлены четыре металлические ступенчатые заклепки (по две с каждой стороны), для надежной фиксации балок в стойке;

на продольных балках в центре предусмотрены фигурные выштамповки для установки суппорта;

в целях безопасной эксплуатации и сборки стеллажа MZ-PROFIL на балке предусмотрены четыре фаски (по две с каждой стороны);

длина продольных балок, мм: 724/874/1174;

длина поперечных балок, мм: 324/374;

тип покрытия - порошковое, полимерное или оцинкованное;

стандартный цвет покрытия: черный, серый, цинк.


Суппорт


суппорта производят из качественной холоднокатаной стали марки 20пс с толщиной


листа 0,6 мм;

суппорта имеют сложный фигурный П- образный профиль с размером сечения 38х16 мм;

продольные края суппорта имеют вальцовку по всей длине, что обеспечивает травмобезопасность при сборке и эксплуатации стеллажа и дополнительную жесткость;

для крепления суппорта к балкам, при сборке стеллажа, необходимо вручную отогнуть четыре язычка по краям суппорта, установить суппорт в балку язычками в фигурные выштамповки в балке, до упора;

после установки суппорта в балку, дополнительно подогнуть язычки;

длина суппорта, мм: 374/474;

тип покрытия - порошковое, полимерное или оцинкованное;

стандартный цвет покрытия: черный, серый, цинк.


Настил из ХДФ (соответствует ГОСТ 32274-2013)


настил изготавливают из древесноволокнистой плиты сухого способа производства марки ХДФ, предназначенной для использования внутри помещения в сухих условиях;

толщина настила 4 мм;

предел прочности при изгибе не менее 23 МПа;

класс эмиссии формальдегида Е1;

размеры настилов, мм: 733х333/883х383/1183х383.


Стандартная комплектация


4 составные стойки (каждая из 2-х частей);

8 пластиковых подпятников;

10 продольных балок;

10 поперечных балок;

5 суппортов;

5 настилов из ХДФ;

листовка с инструкцией по сборке;

8 пластиковых шайб для крепления к стене.


Более подробная информация содержится в документации.
